結構膠-環氧樹脂5010
| 特性 |
中性色澤。
由於此項材料係使用高品質的原料，因此幾乎不黃化，進而取代會黃化的傳統型環氧樹脂接著劑來黏著淺色系或白色系石材。
使用卡式混料系統，無配比與混料的困擾。
肇因其柔韌性，凝膠狀的黏稠度，此劑施作在立面上具有高潛變強度；導致不垂流。
硬化過程中，具極低的收縮率。因此，在接著面上呈現低張力。
耐候性極佳的接著劑。
接著面層具良好的形態穩定性。
應變連續發生時，接著劑的疲勞傾向小。
抗鹼性極佳。因此，非常適合混凝土類基材彼此間的接著。
氣密性材料彼此間的接著，因為AKEPOX5010 不含溶劑。
適合重負荷型的結構型組件接著。
輕微濕潤面的石材，其接著性仍佳。
合不耐抗溶劑材料彼此間的接著。(例如 : 膨脹發泡性的聚笨乙烯 / 保力龍，ABS 塑膠)
產品硬化後，接觸食物對人體健康無傷害性-經德國驗證機構驗證核可。
|
| 適用範圍 |

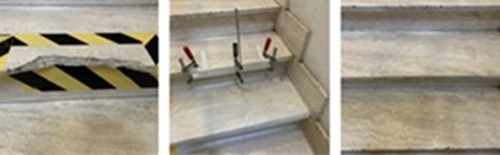

應用於石材製品加工業中，天然石材(大理石、花崗石)與人造石材
建築材料(洗石子、混凝土)。
塑膠類(硬質聚氯乙烯 / Hard PVC，聚酯 / Polyester，聚苯乙烯 / Polystyrene，丙烯氰-丁二烯-苯乙烯-共聚合物樹脂 / ABS ，聚碳酸酯 / Polycarbonate) 。
紙、木材和玻璃等都可以接著。
有關下述材料，例如聚乙烯 / PE、聚丙烯 / PP、矽酮橡膠 / Silicone、聚四氟乙烯 / Teflon、可撓性PVC/Soft PVC、丁基橡膠/Butyl Rubber 與金屬間的接著是無法使用AKEPOX5010 進行接著。
|
| 技術數據 |
A劑+B劑，顏色 :無色至微黃。 可使時問為20~30分鐘(20℃)，初期接著強度時間為6~8小時(20℃)，此刻可以移動被接著的物件。如果養生時間超過12~16小時(20℃)，就可以繼續後段的加工處理。經過7天的養生時間(20℃)將可達到最佳的穩定狀態。 硬化過程中的硬度變化(蕭氏D硬度 / 2mm厚，20℃)： 24小時→82。 抗拉(Tensile)強度 DIN EN 53455： 30~40 N/mm2 抗彎(Bending)強度DIN EN 53452： 60~ 70 N/mm2 彈性模數( E-module)：2500~3000N/mm2 |
